方向角を求める問題

トラバース計算の画像1

方向角aや方向角bを求める問題です。答えはaが70°でbが140°です。

120°＋（130°－180°）＝70°

120°＋（130°－180°）＋（250°－180°）＝140°

角度の線が反対側から出ているとき

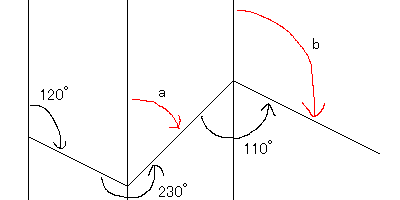

トラバース計算の画像2

同じ画像なので答えも同じです。角度の線が反対側から出ているだけです。円は360°なので一方が130°なら、もう一方は230°です。

120°－（230°－180°）＝70°

120°－（230°－180°）－（110°－180°）＝140°

上の式では＋だったところが－になっています。

上の2つの項目を覚えたら、中と外の両方から角度の線が出ているときの式も作れます。

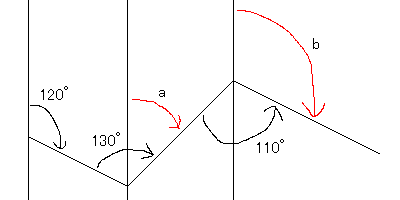

トラバース計算の画像3

120°＋（130°－180°）－（110°－180°）＝140°
